四、搭建Macvlan命名空间

    Macvlan技术可以在主机的一个网卡上配置多个虚拟的子网卡，这些子网卡可以配置自己独立的mac地址和IP进行通信。同时它支持VLAN，同一VLAN间的数据通信可直接二层互访，不需要使用路由。不同VLAN的租户如果需要通信，需要三层设备做路由。本文的示例中，我们以不同租户非同一网段，使用Macvlan Bridge模式为示例做简单的讲解。

步骤1：开启混杂模式

    分别在node1，node2节点开启混杂模式：

# ip link set ens33 promisc on

步骤2：分别在node节点创建管理网子接口：

    在node1节点创建管理网子网卡ens33.0，并配置管理网地址100.76.8.10:

# ip link add link ens33 dev ens33.0 type macvlan mode bridge
# ip a a 100.76.8.10/24 dev ens33.0
# ip link set ens33.0 up
# ip a

    查看node1节点ens33.0的配置详情：

    同理，在node2节点创建管理网子网卡ens33.0，并配置管理网地址100.76.8.15:

# ip link add link ens33 dev ens33.0 type macvlan mode bridge
# ip a a 100.76.8.15/24 dev ens33.0
# ip link set ens33.0 up
# ip a

    查看node2节点ens33.0的配置详情：

步骤3：分别在node节点创建2个租户命名空间并配置管理网子接口

    在node1节点创建租户1的命名空间Nginx1，创建管理网子接口ens33.01，将该子接口分配至命名空间Nginx1，并分配管理网地址100.76.8.11：

# ip link add link ens33 dev ens33.01 type macvlan mode bridge
# ip netns add Nginx1
# ip link set ens33.01 netns Nginx1
# ip netns exec Nginx1 ip a a 100.76.8.11/24 dev ens33.01
# ip netns exec Nginx1 ip link set ens33.01 up
# ip netns exec Nginx1 ip link set lo up
# ip netns exec Nginx1 ip a

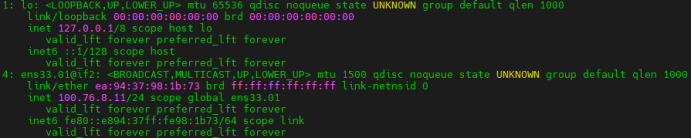

    查看node1节点Nginx1命名空间管理网卡的配置详情：

    同理，在node1节点创建租户2的命名空间Nginx2，创建管理网子接口ens33.01，,将该子接口分配至命名空间Nginx2，并分配管理网地址100.76.8.13：

# ip link set ens33.01 netns Nginx2
# ip netns exec Nginx2 ip a a 100.76.8.13/24 dev ens33.01
# ip netns exec Nginx2 ip link set ens33.01 up
# ip netns exec Nginx2 ip link set lo up

    同理，在node2节点创建租户1的命名空间Nginx1，创建管理网子接口ens33.01，,将该子接口分配至命名空间Nginx1，并分配管理网地址100.76.8.16：

# ip link add link ens33 dev ens33.01 type macvlan mode bridge
# ip netns add Nginx1
# ip link set ens33.01 netns Nginx1
# ip netns exec Nginx1 ip a a 100.76.8.16/24 dev ens33.01
# ip netns exec Nginx1 ip link set ens33.01 up
# ip netns exec Nginx1 ip link set lo up

    同理，在node2节点创建租户2的命名空间Nginx2，创建管理网子接口ens33.01，,将该子接口分配至命名空间Nginx2，并分配管理网地址100.76.8.18：

# ip link add link ens33 dev ens33.01 type macvlan mode bridge
# ip netns add Nginx2
# ip link set ens33.01 netns Nginx2
# ip netns exec Nginx2 ip a a 100.76.8.18/24 dev ens33.01
# ip netns exec Nginx2 ip link set ens33.01 up
# ip netns exec Nginx2 ip link set lo up

步骤4：分别在node节点2个租户命名空间配置业务网子接口

    在node1节点创建管理网子接口ens33.1，,将该子接口分配至命名空间Nginx1，并分配业务网地址192.168.1.12：

# ip link add link ens33 dev ens33.1 type macvlan mode bridge
# ip link set ens33.1 netns Nginx1
# ip netns exec Nginx1 ip a a 192.168.1.12/24 dev ens33.1
# ip netns exec Nginx1 ip link set ens33.1 up
# ip netns exec Nginx1 ip a

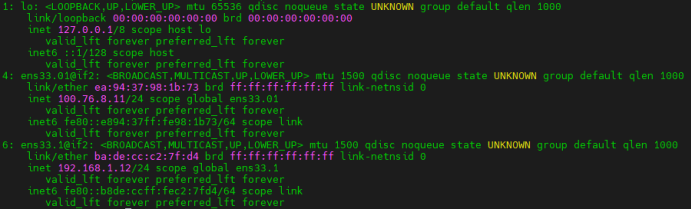

     查看此时node1节点Nginx1命名空间网卡信息：

    同理，在node1节点创建管理网子接口ens33.2，,将该子接口分配至命名空间Nginx2，并分配业务网地址172.16.2.24：

# ip link add link ens33 dev ens33.2 type macvlan mode bridge
# ip link set ens33.2 netns Nginx2
# ip netns exec Nginx2 ip a a 172.16.2.24/24 dev ens33.2
# ip netns exec Nginx2 ip link set ens33.2 up

    同理，在node2节点创建管理网子接口ens33.1，,将该子接口分配至命名空间Nginx1，并分配业务网地址192.168.1.17：

# ip link add link ens33 dev ens33.1 type macvlan mode bridge
# ip link set ens33.1 netns Nginx1
# ip netns exec Nginx1 ip a a 192.168.1.17/24 dev ens33.1
# ip netns exec Nginx1 ip link set ens33.1 up

    同理，在node2节点创建管理网子接口ens33.2，,将该子接口分配至命名空间Nginx2，并分配业务网地址172.16.2.29：

# ip link add link ens33 dev ens33.2 type macvlan mode bridge
# ip link set ens33.2 netns Nginx2
# ip netns exec Nginx2 ip a a 172.16.2.29/24 dev ens33.2
# ip netns exec Nginx2 ip link set ens33.2 up

五、测试命名空间网络连通性

    如(上一篇)图2所示，node1，node2节点和Nginx1，Nginx2命名空间分别配置了管理网卡，在实际应用中，配置中心可通过管理网，将配置请求下发至不同租户的命名空间。

    Node1，node2节点上不同租户的Nginx1，Nginx2命名空间分别配置了各自的业务网卡，同一租户下不同节点的Nginx命名空间可以通过各自的业务网卡互通。

    下面我们分别测试下管理网与业务网的连通性。

步骤1：测试node节点之间管理网的连通性

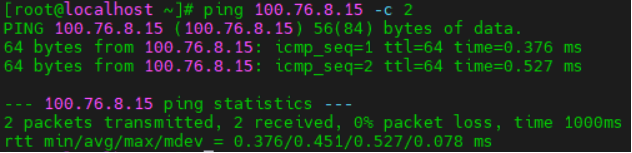

    在node1节点上ping node2节点管理子网卡的IP：100.76.8.15：

# ping 100.76.8.15 -c 2

可正常ping通：

步骤2：测试node节点与命名空间之间管理网的连通性

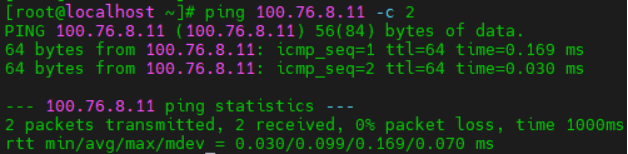

    在node1节点上ping node1节点Nginx1命名空间的管理子网卡的IP：100.76.8.11：

# ping 100.76.8.11 -c 2

可正常ping通：

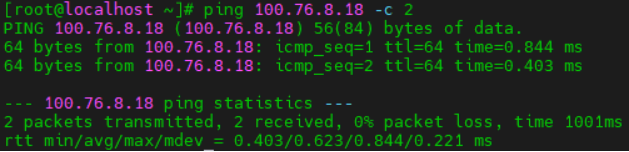

    在node1节点上ping node2节点Nginx2命名空间的管理子网卡的IP：100.76.8.18：

# ping 100.76.8.18 -c 2

可正常ping通：

步骤3：测试node节点之间同一个租户命名空间之间业务网的连通性

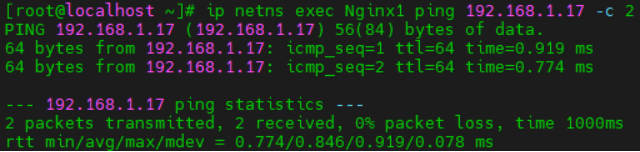

    在node1节点Nginx1命名空间ping node2节点Nginx1的命名空间业务网卡IP：192.168.1.17：

# ip netns exec Nginx1 ping 192.168.1.17 -c 2

可正常ping通：

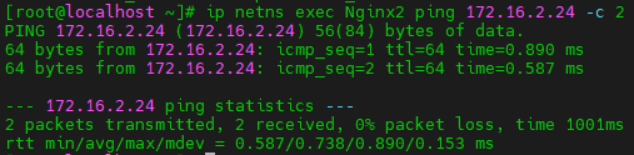

    在node2节点Nginx2命名空间ping node1节点Nginx2的命名空间业务网卡IP：172.16.2.24：

# ip netns exec Nginx2 ping 172.16.2.24 -c 2

可正常ping通：

下一步，我们将介绍如何启动 NGINX 服务，敬请期待……
