前文提要

    上文中我们提到，Nginx的第三方模块nginx-sticky-module支持的会话保持，当第二次请求携带第一次请求响应的Nginx插入的Cookie标识时，Nginx会将该请求转发至后端特定的服务器，此时后端的服务器收到的请求头会包含该Cookie标识。

    HAProxy支持的会话保持，与Nginx第三方模块sticky的实现有些许差别，其支持插入的cookie标识对后端服务器不可见，下面我们将进行进一步的说明。

HAProxy插入COOKIE

    HAProxy支持cookie insert，即当客户端首次请求时，HAProxy后在请求响应中，添加Set-Cookie的HTTP头部信息，并将该Cookie与后端服务器的关系存于缓存的cookie表中。结合配置indirect选项，当第二次客户端携带该Cookie发起请求时，HAProxy通过查询本地缓存的cookie表，删除请求头中自行设置的Cookie标识，将请求转发至对应的服务器。此时后端服务器接受到的请求，不会包含HAProxy设置的Cookie标识，对于后端服务器来说，这个过程是透明的，它并不知道前置负载均衡组件会话保持的行为。

HAProxy的拓扑

    这里我们参照之前Nginx会话保持的拓扑，搭建了一个HAProxy的测试环境，两个后端服务器分别启动了Nginx服务作为服务端，其拓扑如下图所示：

    HAProxy是OpenStack Neutron-LBaaSv2 Pike版本中的负载均衡组件，其会话保持功能HTTP_COOKIE正是利用了HAProxy的insert cookie特性。在此，我们借用Neutron-LBaaSv2组件创建HAProxy的负载均衡器，来探讨HAProxy的会话保持功能。

配置"HTTP_COOKIE"

    首先我们根据拓扑图，利用Neutron命令创建基于HAProxy的负载均衡器：

# neutron lbaas-loadbalancer-create --name lwl-ha-cookie --provider haproxy demo-subnet
# neutron lbaas-listener-create --loadbalancer lwl-ha-cookie --protocol-port 80 --protocol HTTP --name lwl-ha-cookie-listener
# neutron lbaas-pool-create --name lwl-ha-cookie-http-pool --lb-algorithm ROUND_ROBIN --listener lwl-ha-cookie-listener --protocol HTTP --session-persistence type=HTTP_COOKIE

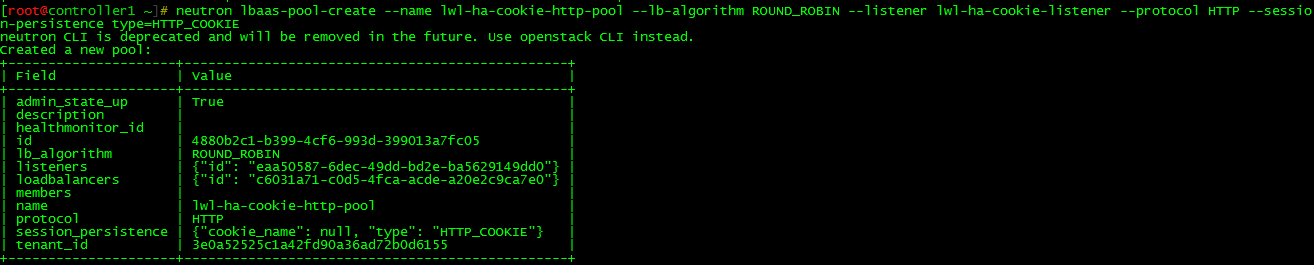

创建出的负载均衡器，其后端服务器组配置的会话保持类型是"HTTP_COOKIE"，配置详情如下图所示：

在创建的后端服务器组中，添加两台后端服务器：

# neutron lbaas-member-create --subnet demo-subnet --address 192.168.10.10 --protocol-port 80 lwl-ha-cookie-http-pool
# neutron lbaas-member-create --subnet demo-subnet --address 192.168.10.18 --protocol-port 80 lwl-ha-cookie-http-pool

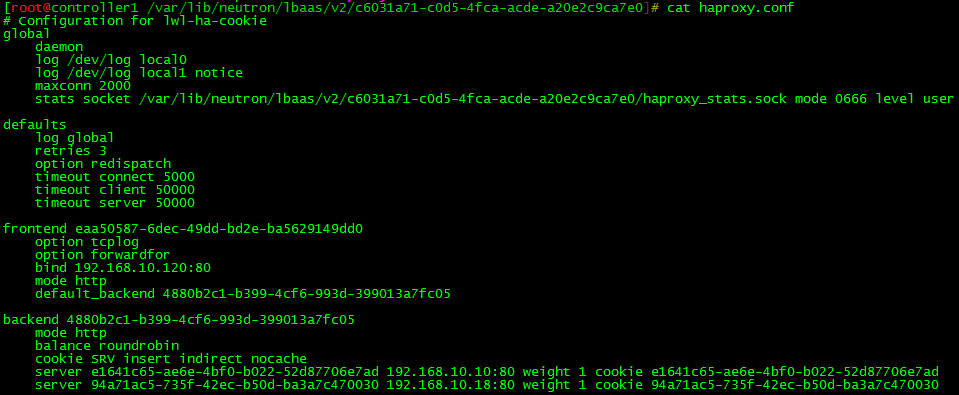

至此，具有会话保持功能的HAProxy负载均衡器已配置完毕，生成的haproxy.conf文件详情如下：

由上图可以看出，HAProxy在后端backend中，使用"insert indirect"模式，配置了名为"SRV"的cookie标识，而"cookie e164****e7ad"即表示每一个后端服务器对应的cookie标识值。

测试场景一：后端服务器不自带cookie

    首先向HAProxy负载均衡器，在命名空间中，通过wget命令发起第一次客户端请求：

# ip netns exec qlbaas-c6031a71-c0d5-4fca-acde-a20e2c9ca7e0 wget  192.168.10.120 --debug

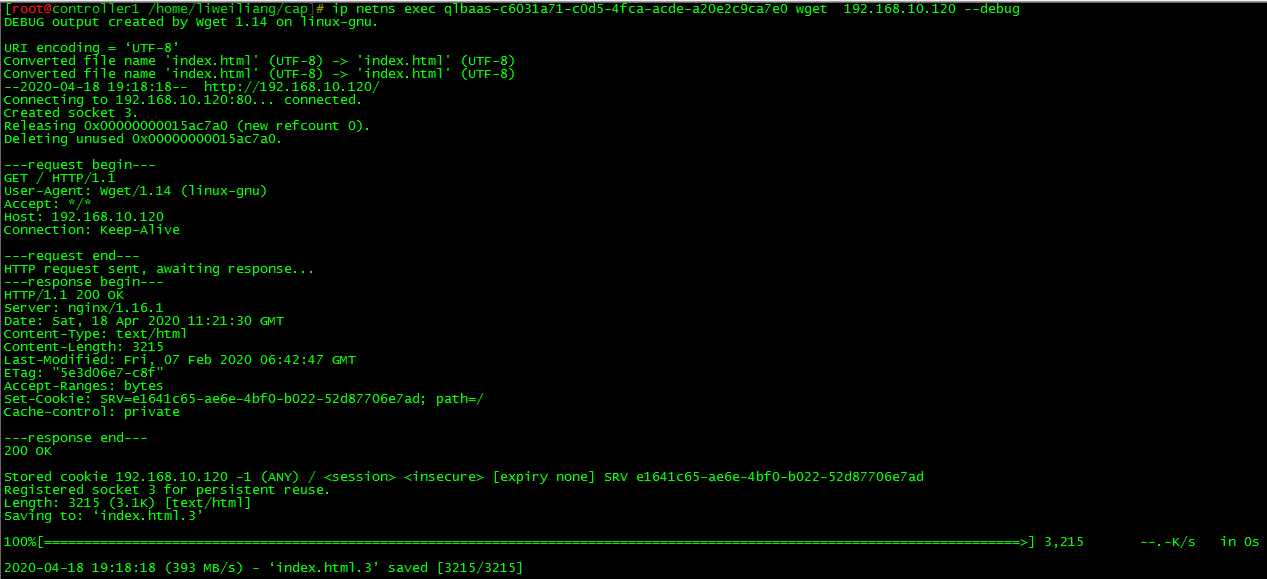

请求响应的详情如下：

由上图可以看出，客户端收到的响应中包含了"Set-Cookie: SRV=e1641c65-ae6e-4bf0-b022-52d87706e7ad"信息，即HAProxy将请求转发到了该SRV值对应的"192.168.10.10"这台服务器。

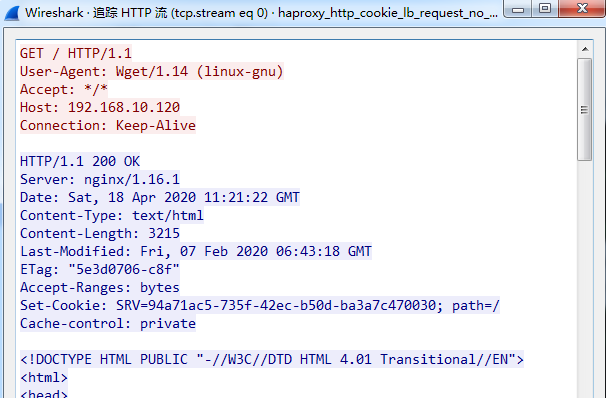

    我们分别在HAProxy所在的负载均衡器和后端服务器进行了抓包，其中在负载均衡器上的抓包如下：

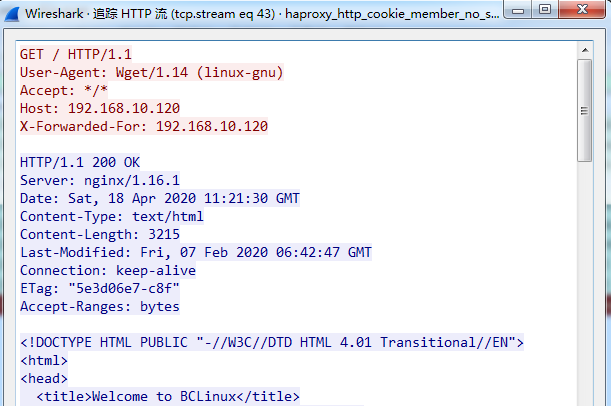

可以看到，负载均衡器在响应中包含"Set-Cookie: SRV"标识。在后端服务器上的抓包如下：

可以看到，后端服务器自身发出的响应中并未包含"Set-Cookie: SRV"信息。可以验证客户端首次请求时，HAProxy在响应中添加了后端服务器不感知的Cookie标识。

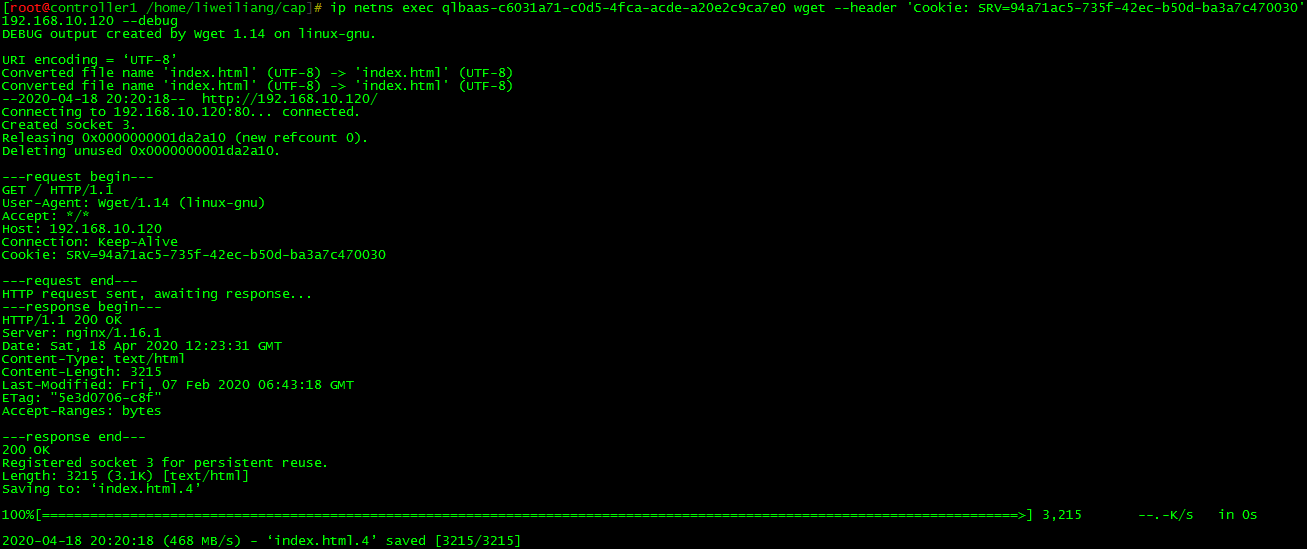

    向HAProxy发送第二次请求，携带第一次请求响应的的"Cookie：SRV= e1641c65-ae6e-4bf0-b022-52d87706e7ad 信息，请求响应详情如下：

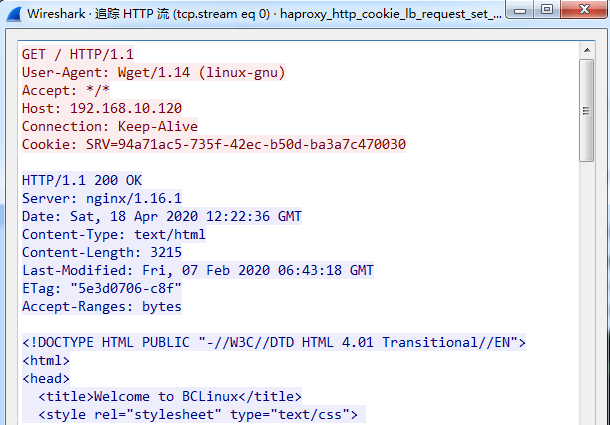

此时在HAProxy负载均衡器上抓包，如下：

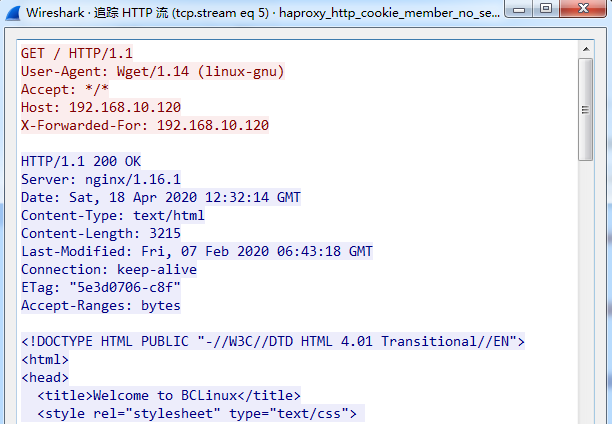

可以看到负载均衡器的响应中已经没有了"Set-Cookie"标识。此时在后端服务器上抓包如下：

可以看到，后端服务器自身的请求中，并未收到客户端请求的"Cookie"标识。

    在该测试场景下，当后端服务器不自带Cookie信息时，HAProxy用于会话保持的Cookie标识对于后端服务器来说是透明无感知的。

结束语

    在本次介绍中，我们验证了HAProxy insert cookie模式与Nginx的第三方模块Sticky不同，当后端服务器不自带"Set-Cookie" HTTP响应头部时，其后端服务器对于前置的HAProxy的Cookie会话保持无感知。那么，如果后端服务器自带"Set-Cookie"HTTP响应头部，HAProxy又是如何处理"HTTP_COOKIE"会话保持的，我们将在下一期继续和大家进行探讨，敬请期待~
