第1章 容器化部署

1.1 ES部署

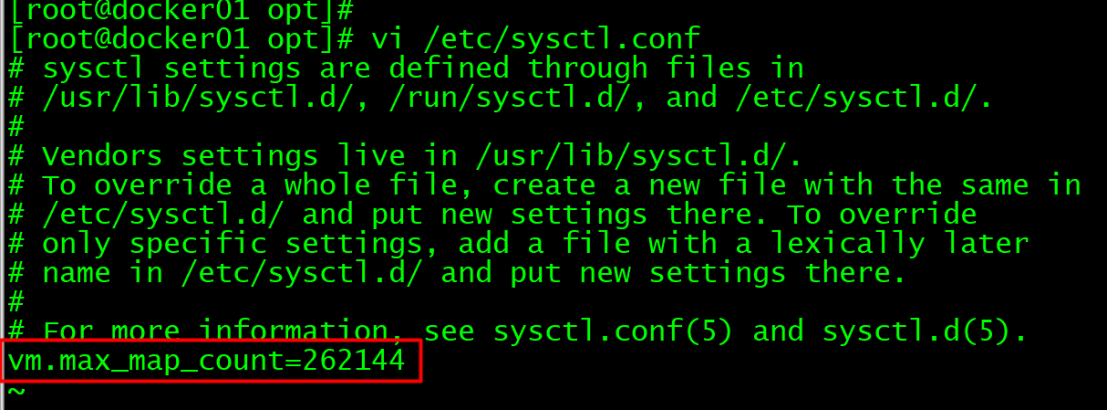

1、调整服务器虚拟内存大小

vi /etc/sysctl.conf
#在最后一行添加
vm.max_map_count=262144
#执行如下命令 立即生效
/sbin/sysctl -p

2、创建宿主机配置文件目录和数据文件目录

#配置文件目录
mkdir -p /opt/es
#创建数据文件目录
注：建议服务器提前在数据目录下挂载两块大空量磁盘
/var/es-data/es-data1
/var/es-data/es-data1
#数据文件目录需要赋予权限
chmod -R 777  /var/es-data

3、宿主机创建elasticsearch.yml配置文件

#创建elasticsearch.yml配置文件
vi /opt/es/elasticsearch.yml
#如下配置信息供参考
#node名称
node.name: es-node-1
#
#数据存储目录
path.data: /usr/share/elasticsearch/data/es-data1,/usr/share/elasticsearch/data/es-data2
#
#网络地址
network.host: 0.0.0.0
#
#HTTP 端口
http.port: 9200
#
cluster.initial_master_nodes: ["es-node-1"]
#
#启用认证
xpack.security.enabled: true
xpack.security.transport.ssl.enabled: true
#
http.cors.enabled: true
http.cors.allow-origin: "*"
http.cors.allow-headers: Authorization,X-Requested-With,Content-Length,Content-Type

#编辑完成，保存退出

4、拉取镜像，并启动容器

#拉取镜像，测试使用7.17.7版本
docker pull docker.elastic.co/elasticsearch/elasticsearch:7.17.7
#启动容器
docker run --name es -d \
 -v /opt/es/elasticsearch.yml:/usr/share/elasticsearch/config/elasticsearch.yml \
 -v /var/es-data:/usr/share/elasticsearch/data \
 --log-opt max-size=100m --log-opt max-file=1 \
 -e ES_JAVA_OPTS="-Xms2g -Xmx2g" \
 -p 9200:9200 -p 9300:9300 \
 docker.elastic.co/elasticsearch/elasticsearch:7.17.7

#设置容器的自动启动
docker update  --restart always es

启动容器命令解释：

#--restart always，自动启动

#-v /opt/es/elasticsearch.yml:/usr/share/elasticsearch/config/elasticsearch.yml，将本地宿主机的 /opt/es/elasticsearch.yml文件映射为容器内/usr/share/elasticsearch/config/elasticsearch.yml配置文件。

注：本地的elasticsearch.yml需要提前在宿主机目录编辑完成

#-v /var/es-data:/usr/share/elasticsearch/data， 将本地宿主机的/var/es-data目录映射为容器内/usr/share/elasticsearch/data数据目录。

注：本地宿主机目录需要提前创建好，数据目录设置对应访问权限。

#--log-opt max-size=100m --log-opt max-file=1，设置日志文件大小为100m，日志文件保存数量为一个。

#-e ES_JAVA_OPTS="-Xms2g -Xmx2g"，设置数据为实际内存的一半，

注：该参数貌似不能动态修改，想要创建后再修改，最简单的方式是把容器停止、删除，再使用新的参数再建一个。

5、查看容器运行状态

docker ps |grep elasticsearch

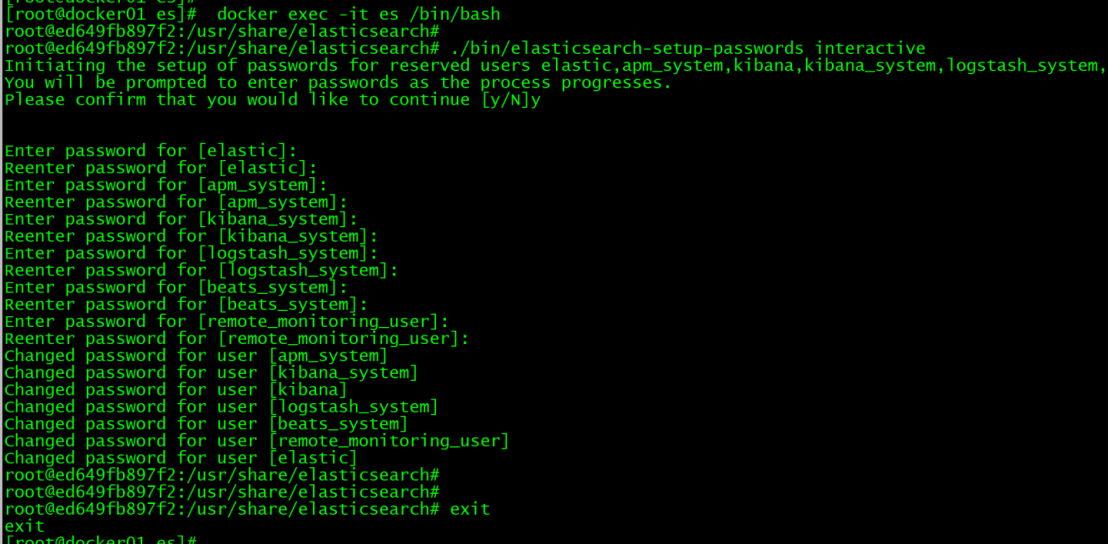

6、设置es密码

#进入容器
docker exec -it es /bin/bash
#设置密码
./bin/elasticsearch-setup-passwords interactive

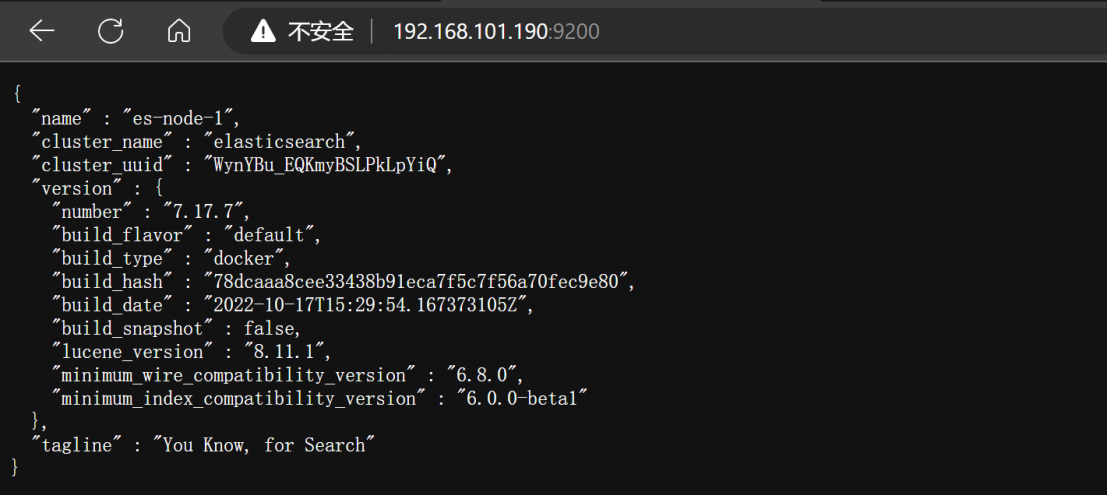

7、访问宿主机9200端口，访问运行中的es

1.2 Kibana部署

注：个人觉得Grafana的视图要比Kibana好看，但是Kibana查看日志格式和类型比较方便，所以一并安装，有需要的时候，启动Kibana容器，查看后停止即可。

1、创建宿主机配置文件目录

#配置文件目录
mkdir -p /opt/kibana

2、宿主机创建kibana.yml配置文件

#创建kibana.yml配置文件
vi /opt/kibana/kibana.yml
#如下配置信息供参考
#kibana端口
server.port: 5601

#kibana地址
server.host: "0.0.0.0"

#es地址,根据实际情况修改
elasticsearch.hosts: "http://192.168.101.190:9200"

#index设置
kibana.index: ".kibana"

monitoring.ui.container.elasticsearch.enabled: true
elasticsearch.requestTimeout: 60000

#es用户名密码
elasticsearch.username: "elastic"
elasticsearch.password: "default"

#编辑完成，保存退出

3、拉取镜像，并启动容器

#拉取镜像
docker pull docker.elastic.co/kibana/kibana:7.17.7
#启动容器
docker run --name kibana -d  \
 -v /opt/kibana/kibana.yml:/usr/share/kibana/config/kibana.yml \
 --log-opt max-size=100m --log-opt max-file=1 \
 -p 5601:5601  docker.elastic.co/kibana/kibana:7.17.7
#启用容器的自动启动
docker update  --restart always kibana

启动容器命令解释：

#--restart always，自动启动

#-v /opt/kibana/kibana.yml:/usr/share/kibana/config/kibana.yml，将本地宿主机的/opt/kibana/kibana.yml文件映射为容器内/usr/share/kibana/config/kibana.yml配置文件。

注：本地的kibana.yml文件需要提前在宿主机目录编辑完成。

#--log-opt max-size=100m --log-opt max-file=1 设置日志文件大小为100m，日志文件保存数量为一个。

4、查看容器运行状态

docker ps |grep kibana

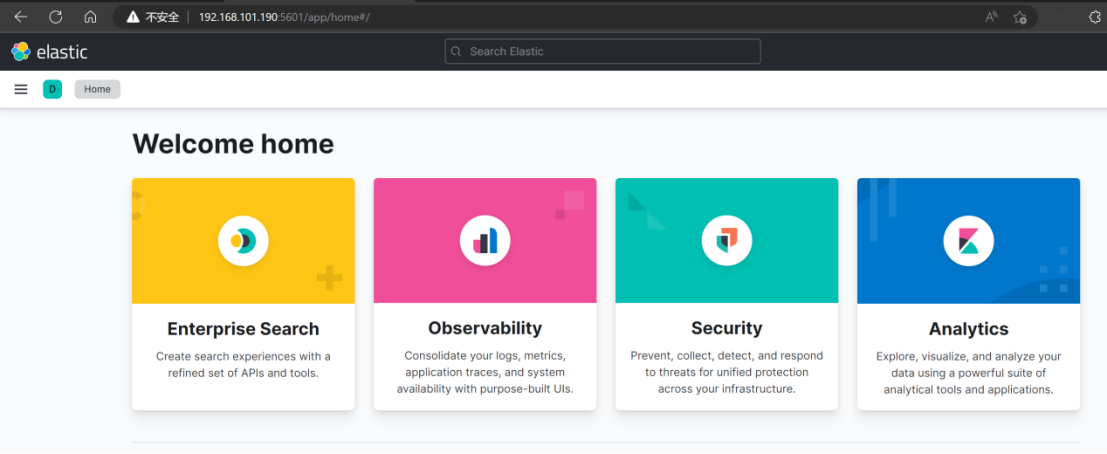

5、访问宿主机5601端口，输入用户名和密码访问运行中的kibana

1.3 Logstash部署

1、创建宿主机配置文件目录

#配置文件目录
mkdir -p /opt/logstash

2、宿主机创建logstash配置文件

#创建Nginx 日志logstash配置文件
vi /opt/logstash/ng-http.conf
#如下配置信息供参考
input {
    udp {
        port => 8512
        type => "ng-http"
    }
}
filter {
    if [type] == "ng-http" {
        mutate {
          split => ["message","nginx: "]
          add_field => { "tmp_log" => "%{[message][1]}" }
          remove_field => [ "message" ]
        }
        json {
          skip_on_invalid_json => true
          source => "tmp_log"
        }

        mutate {
          gsub => [
            "proxy_host", "^.*~", ""   #将proxy_host字段值中的开头至第一个~号结束，替换为无
          ]
        }
        if "-" in [X-Forwarded-For] {
           geoip {
             source => "remote_addr"
             target => "geoip"
           }
        } else {
           geoip {
             source => "X-Forwarded-For"
             target => "geoip"
           }
        }

    }
    mutate{
       convert => { "bytes_sent" => "integer" }
       convert => { "body_bytes_sent" => "integer" }
       convert => { "request_time" => "float" }
       convert => { "upstream_connect_time" => "float" }
       convert => { "upstream_header_time" => "float" }
       convert => { "upstream_response_time" => "float" }
    }
    ruby {
       code => "
            event.set('request_time', event.get('request_time') * 1000.0).to_i
            event.set('upstream_connect_time', event.get('upstream_connect_time') * 1000.0).to_i
            event.set('upstream_header_time', event.get('upstream_header_time') * 1000.0).to_i
            event.set('upstream_response_time', event.get('upstream_response_time') * 1000.0).to_i
        "
    }
}
output {
    if [type] == "ng-http" {
        elasticsearch {
            hosts => ["192.168.101.190:9200"] #ES IP 根据这实际情况修改
            index => "logstash-ng-http-%{+YYYY.MM.dd}"
            user => "elastic"
            password => "xxxx" #ES 密码，根据实际情况修改
        }
    }
}

3、拉取镜像，并启动容器

#拉取镜像
docker pull docker.elastic.co/logstash/logstash:7.17.7
#启动容器
docker run --name logs-ng-http -d  \
 -v /opt/logstash/ng-http.conf:/usr/share/logstash/pipeline/ng-http.conf  \
 -e LS_JAVA_OPTS="-Xms512m -Xmx512m" \
 --log-opt max-size=100m --log-opt max-file=1 \
 -p 8512:8512/udp \
 docker.elastic.co/logstash/logstash:7.17.7

#启用容器的自动启动
docker update  --restart always logs-ng-http

启动容器命令解释：

#--restart always，自动启动

#-v /opt/logstash/ng-http.conf:/usr/share/logstash/pipeline/ng-http.conf，将本地宿主机的/opt/logstash/ng-http.conf文件映射为容器内/usr/share/logstash/pipeline/ng-http.conf配置文件。

注：上述文件需要提前拷贝至宿主机目录。

#--log-opt max-size=100m --log-opt max-file=1 设置日志文件大小为100m，日志文件保存数量为一个。

#-e LS_JAVA_OPTS="-Xms512m -Xmx512m"，设置数据为实际内存的一半，

注：该参数貌似不能动态修改，想要创建后再修改，最简单的方式是把容器停止、删除，再使用新的参数再建一个

3、查看容器运行状态

docker ps |grep logstash

1.4 Grafana部署

1、创建宿主机数据文件目录

#数据文件目录
mkdir -p /var/grafana
#数据文件目录需要赋予权限
chmod -R 777  /var/grafana

2、拉取镜像，并启动容器

#拉取镜像
docker pull grafana/grafana
#启动容器
docker run --name grafana -d --restart always -p 3000:3000 \
  -v /var/grafana:/var/lib/grafana \
 --log-opt max-size=100m --log-opt max-file=1 \
 grafana/grafana
#取消容器的自动启动
docker update  --restart no grafana

启动容器命令解释：

#--restart always，自动启动

#-v /var/grafana:/var/lib/grafana，将本地宿主机/var/grafana数据目录映射为容器的数据目录:/var/lib/grafana。

注：本地宿主机数据目录需要提前创建好，数据目录设置对应访问权限

#--log-opt max-size=100m --log-opt max-file=1 设置日志文件大小为100m，日志文件保存数量为一个

3、查看容器运行状态

docker ps |grep grafana

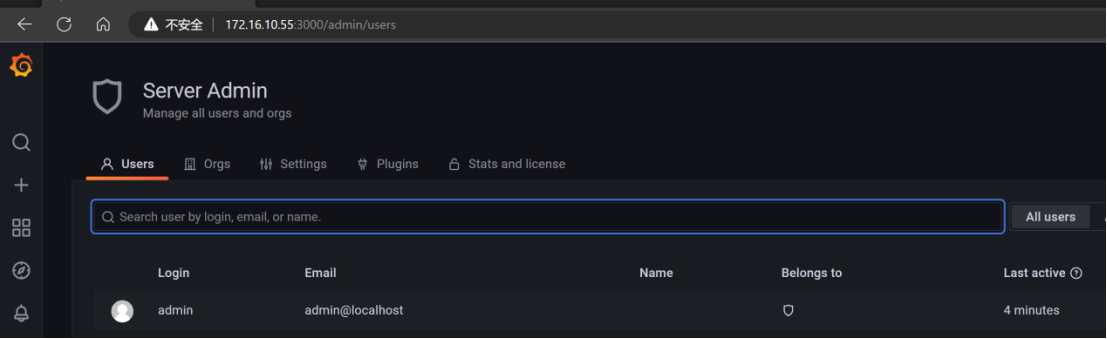

4、访问宿主机3000端口，访问运行中的grafana，初始用户名和密码为:admin/admin，初次登陆会提示修改密码。

第2章 Nginx日志外发配置

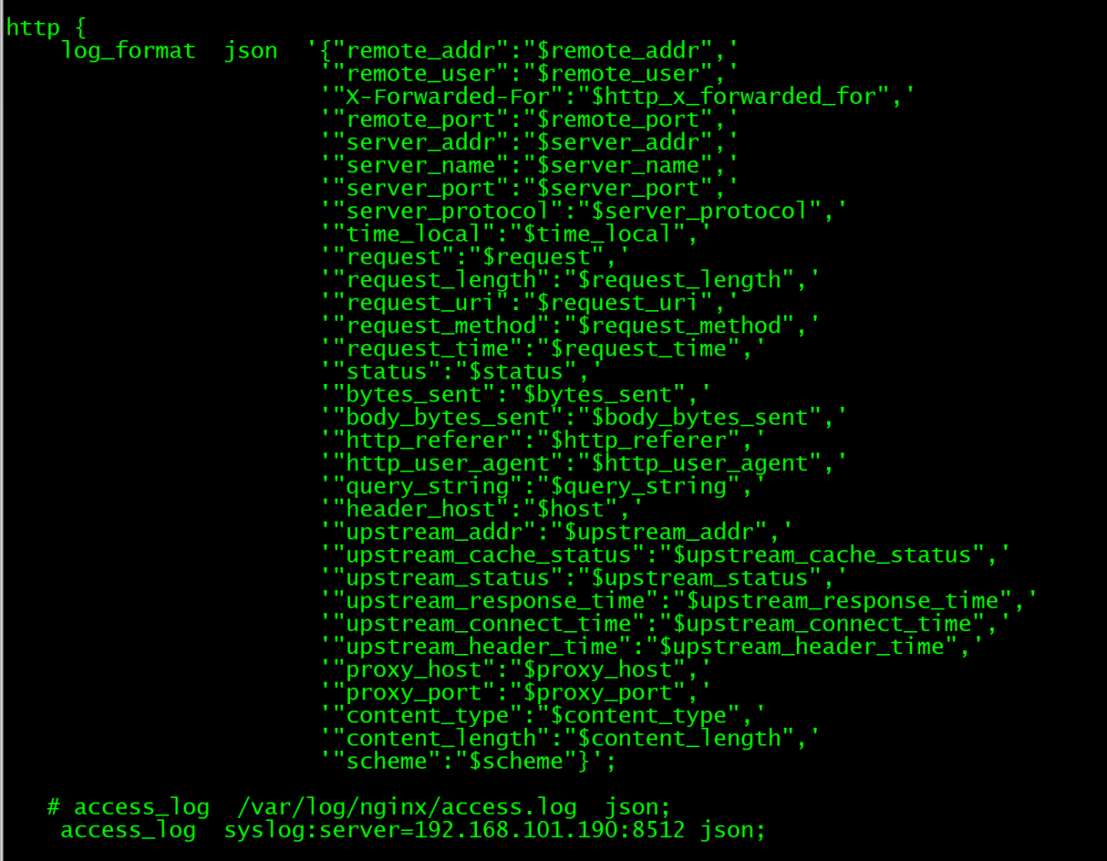

NGINX HTTP访问日志采用json格式采集，并配置syslog外发至logstash。

配置代码如下：

#修改nginx.conf配置文件
http {
    #设置日志格式为json格式以及需要发送的日志信息
    log_format  json  '{"remote_addr":"$remote_addr",'
                       '"remote_user":"$remote_user",'
                       '"X-Forwarded-For":"$http_x_forwarded_for",'
                       '"remote_port":"$remote_port",'
                       '"server_addr":"$server_addr",'
                       '"server_name":"$server_name",'
                       '"server_port":"$server_port",'
                       '"server_protocol":"$server_protocol",'
                       '"time_local":"$time_local",'
                       '"request":"$request",'
                       '"request_length":"$request_length",'
                       '"request_uri":"$request_uri",'
                       '"request_method":"$request_method",'
                       '"request_time":"$request_time",'
                       '"status":"$status",'
                       '"bytes_sent":"$bytes_sent",'
                       '"body_bytes_sent":"$body_bytes_sent",'
                       '"http_referer":"$http_referer",'
                       '"http_user_agent":"$http_user_agent",'
                       '"query_string":"$query_string",'
                       '"header_host":"$host",'
                       '"upstream_addr":"$upstream_addr",'
                       '"upstream_cache_status":"$upstream_cache_status",'
                       '"upstream_status":"$upstream_status",'
                       '"upstream_response_time":"$upstream_response_time",'
                       '"upstream_connect_time":"$upstream_connect_time",'
                       '"upstream_header_time":"$upstream_header_time",'
                       '"proxy_host":"$proxy_host",'
                       '"proxy_port":"$proxy_port",'
                       '"content_type":"$content_type",'
                       '"content_length":"$content_length",'
                       '"scheme":"$scheme"}';
    #建议注释掉本地日志
    # access_log  /var/log/nginx/access.log  json;
    #设置日志通过syslog外发，server和端口为logstash的地址和端口
    access_log  syslog:server=192.168.101.190:8512 json;

#修改完成，保存退出，并reload配置
nginx -s reload

第3章 Grafana初始化配置

3.1 添加数据源

我们是通过Grafana展示ES的数据，所以添加数据源为Elasticsearch。

3.1.1 添加Elasticsearch数据源：

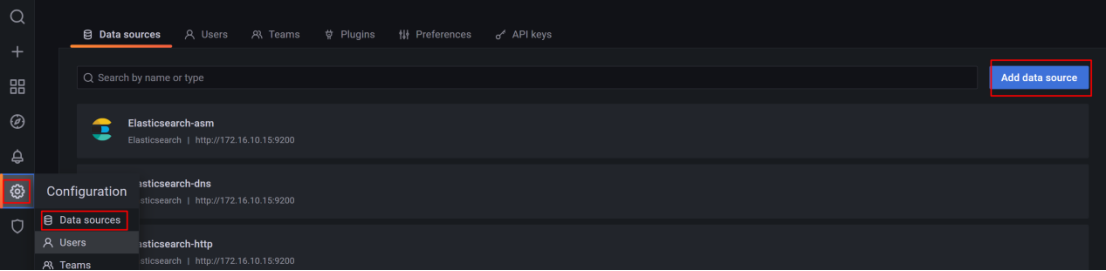

点击Configuration\Data source，点击Add data source，添加数据源。

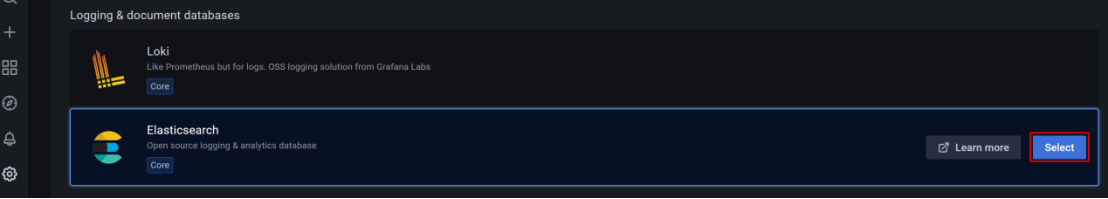

选择Elasticsearch，点击Select。

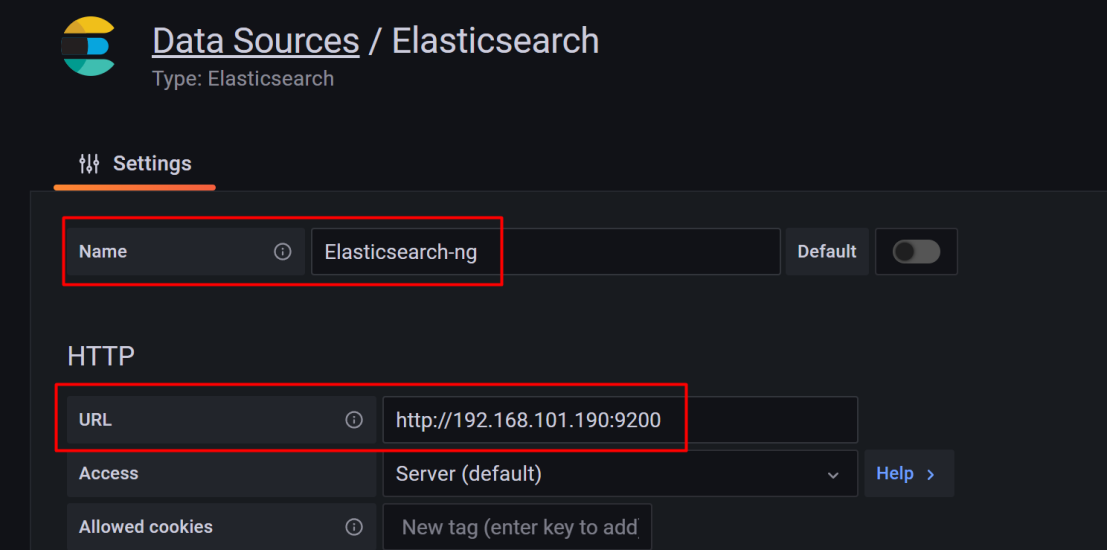

Name：配置数据源名称，Default：是否设置为默认数据源

URL：输入Elasticsearch的访问url

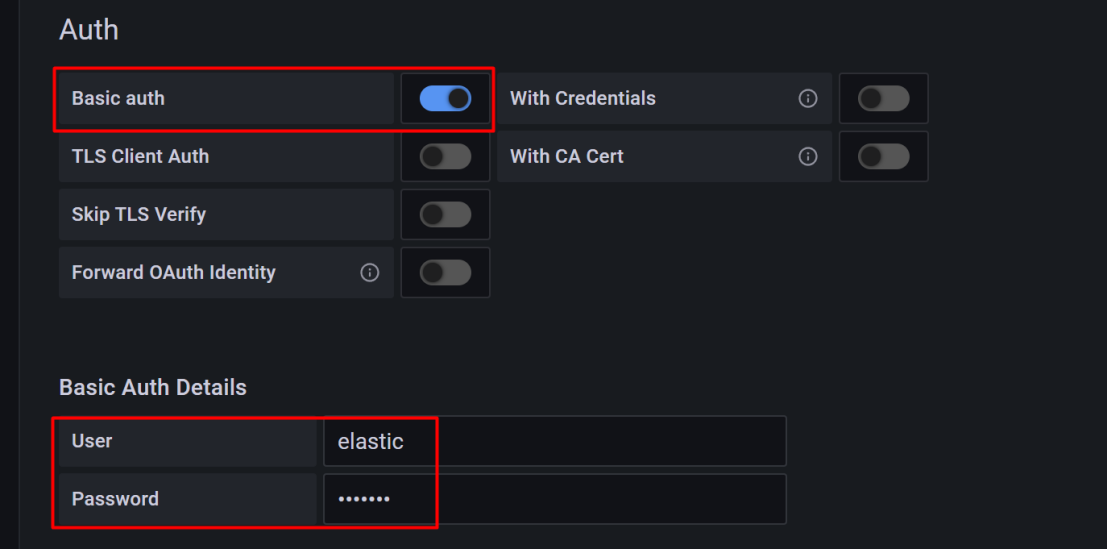

Basic auth：启用认证

User：输入es的用户名

Password：输入es的密码

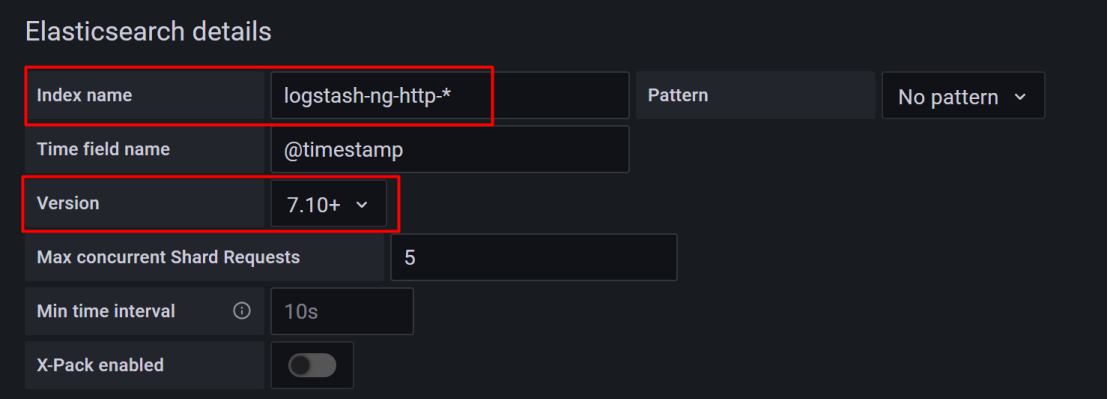

Index name：配置es索引名称

Time field name：选择@timestamp

Version：选择7.10+（使用版本为7.17.7）

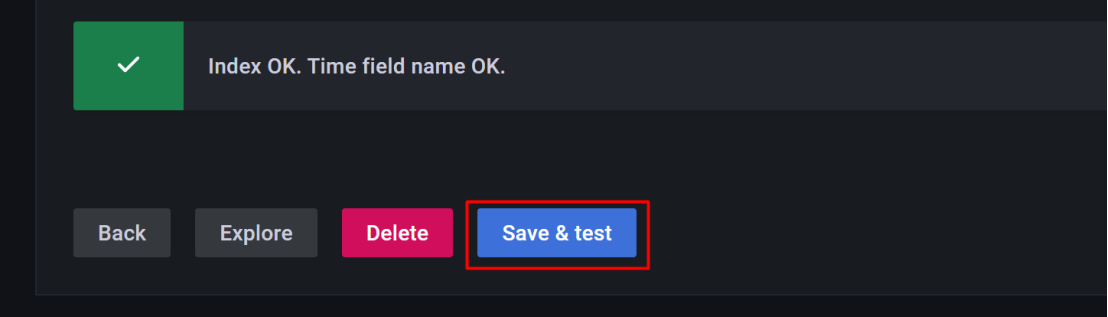

下拉至底部，点击Save & test，Index OK.Time field name OK，证明添加成功，Elasticsearch也工作正常。

3.2 导入Dashboard模板

3.2.1 Dashboard模板文件

以下为制作好的Dashboard模板，供参考

3.2.2 导入Elasticsearch模板

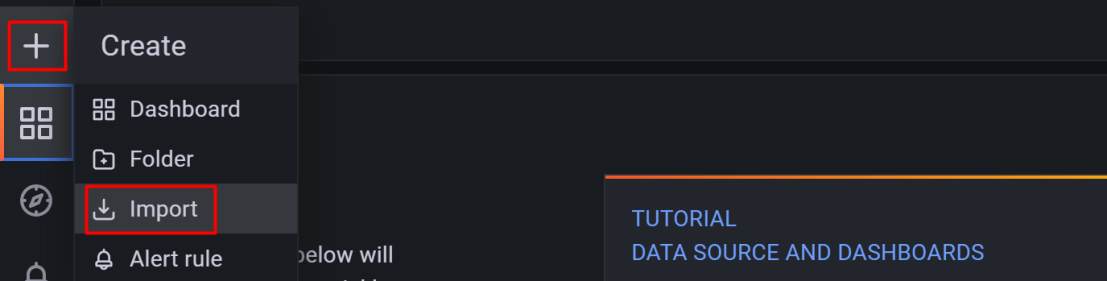

点击 +，点击Import进入Dashboard导入界面。

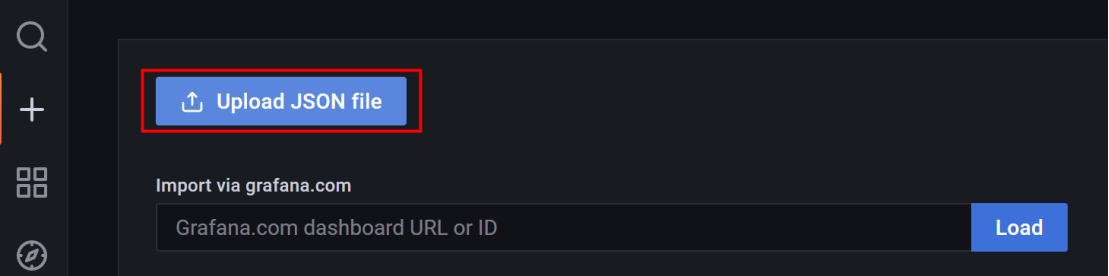

点击Upload JSON file，选择需要导入的dashboard模板文件，并点击Load。

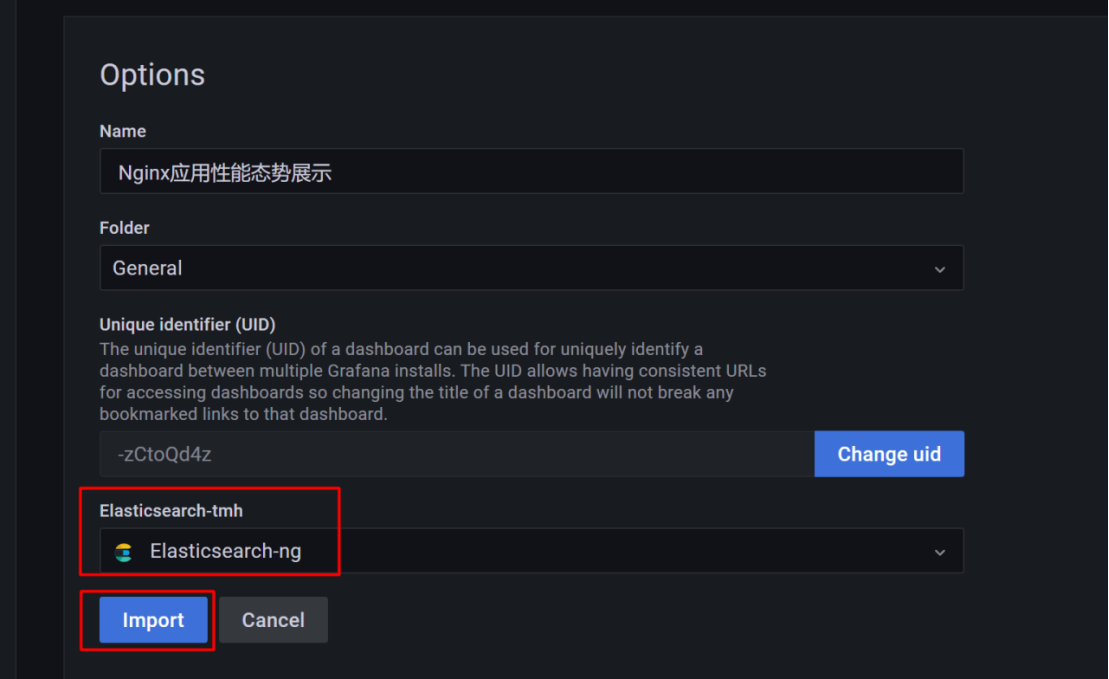

下方Select a Prometheus data source选择创建的数据源Elasticsearch-ng，并点击Import导入。

第4章 Grafana视图展示

4.1 Dashboard模板介绍

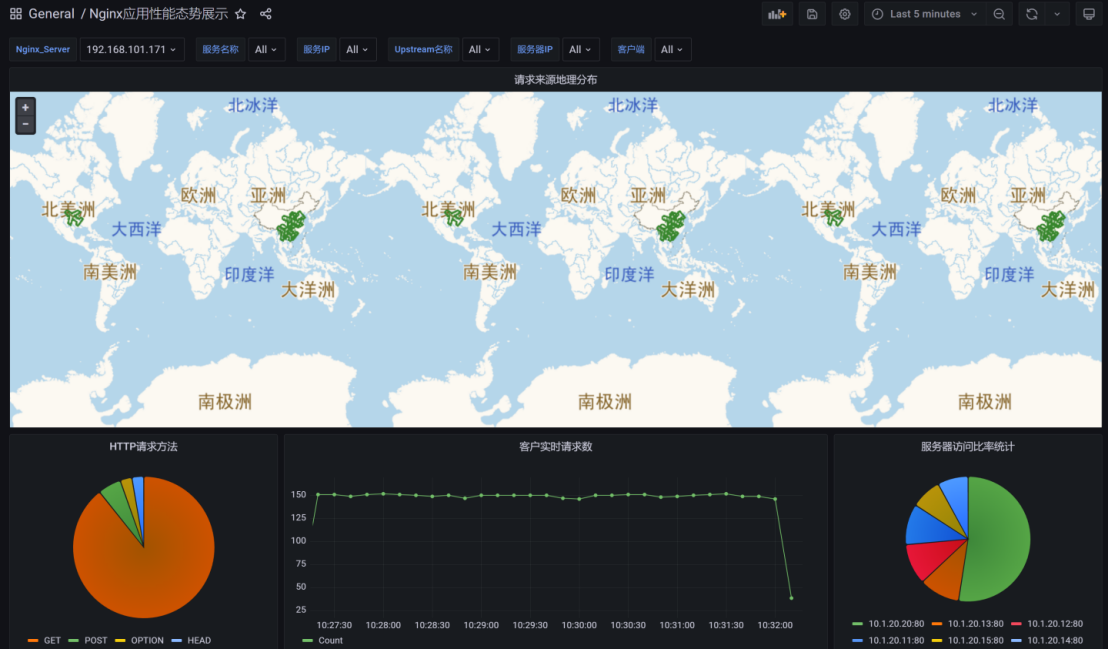

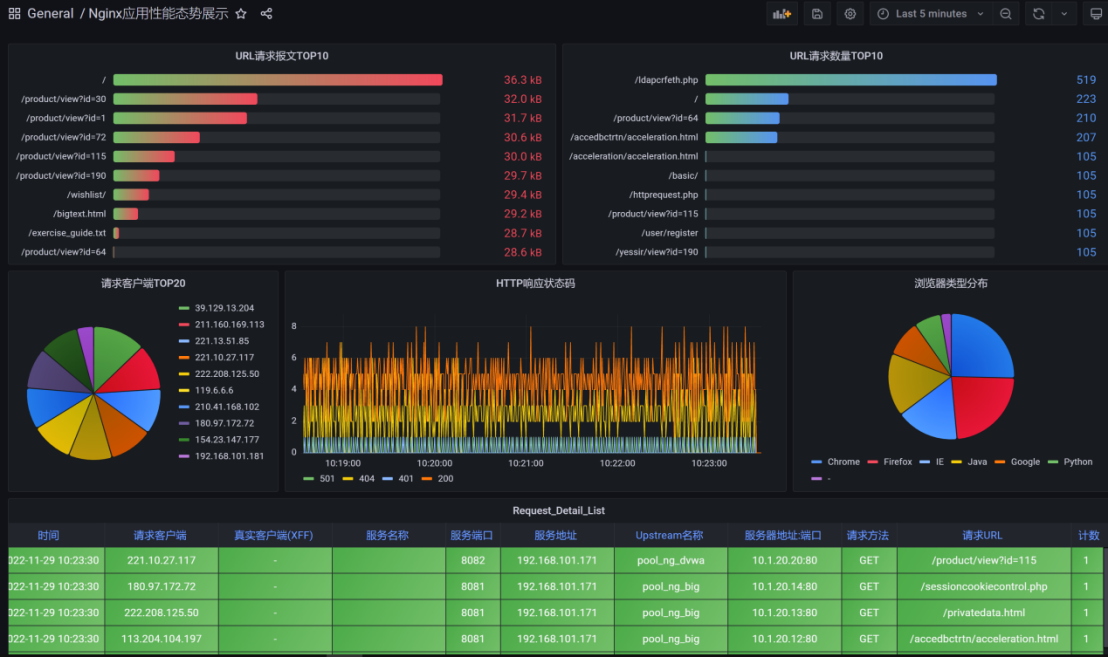

Grafana模板当前做了如下效果图展示，可以根据实际情况修改。

4.2 Grafana视图变量介绍

在Dashboard中设置了变量，如下图中，设置变量使用后，我们选择要查看的Nginx_Server名称，这台服务器上部署的服务名称、服务IP、Upstream名称等也一并被调出展示。

以下挑选部分变量介绍变量的设置方法：

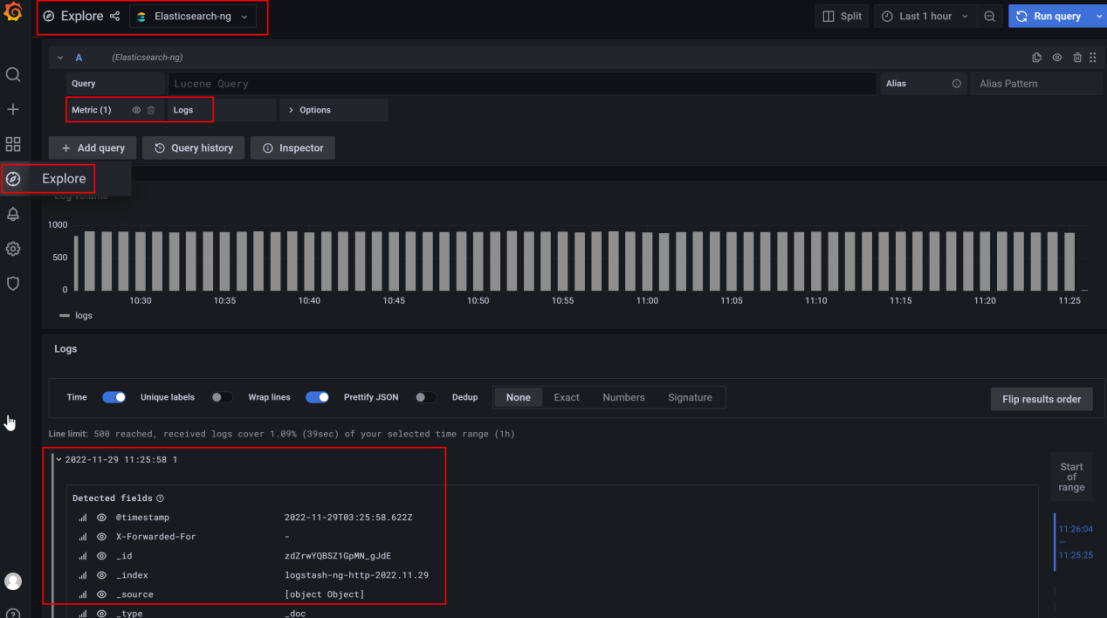

Elasticsearch原始数据查看

可以点击，选择Explore，数据源选择Elasticsearch-*，Metric选择logs，查看Elasticsearch原始数据，

注：也可通过启用kibana容器查看kibana索引的方式查看，信息更全。

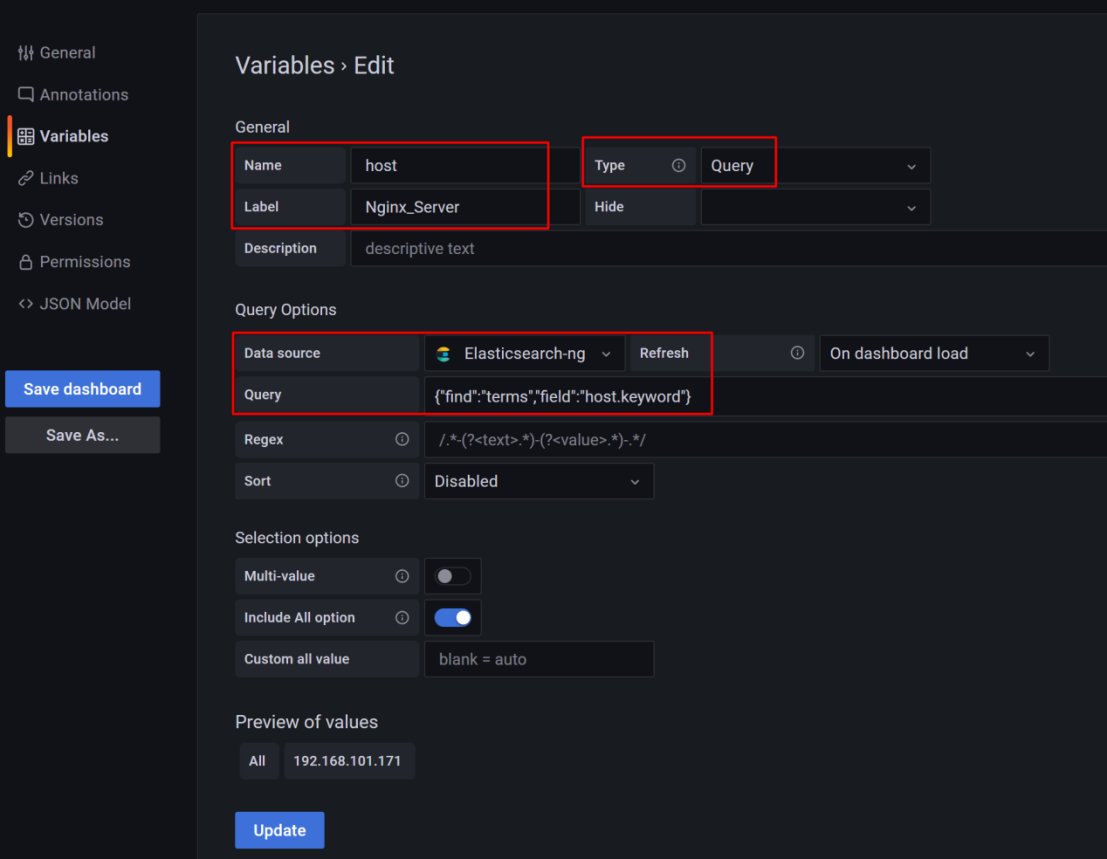

Nginx_Server变量设置如下：

现在我们需要将Nginx的服务器IP作为选择的变量进行过滤。

Name：host    #变量名称

Type：Query

Lable：Nginx_Server  #该变量在Dashboard中的显示名称

Data source：Elasticsearch-ng  #数据源设置为Elasticsearch-ng

Query：{"find":"terms","field":"host.keyword"}

#通过查找host.keyword关键字的结果，并将结果中的值取出作为变量的值

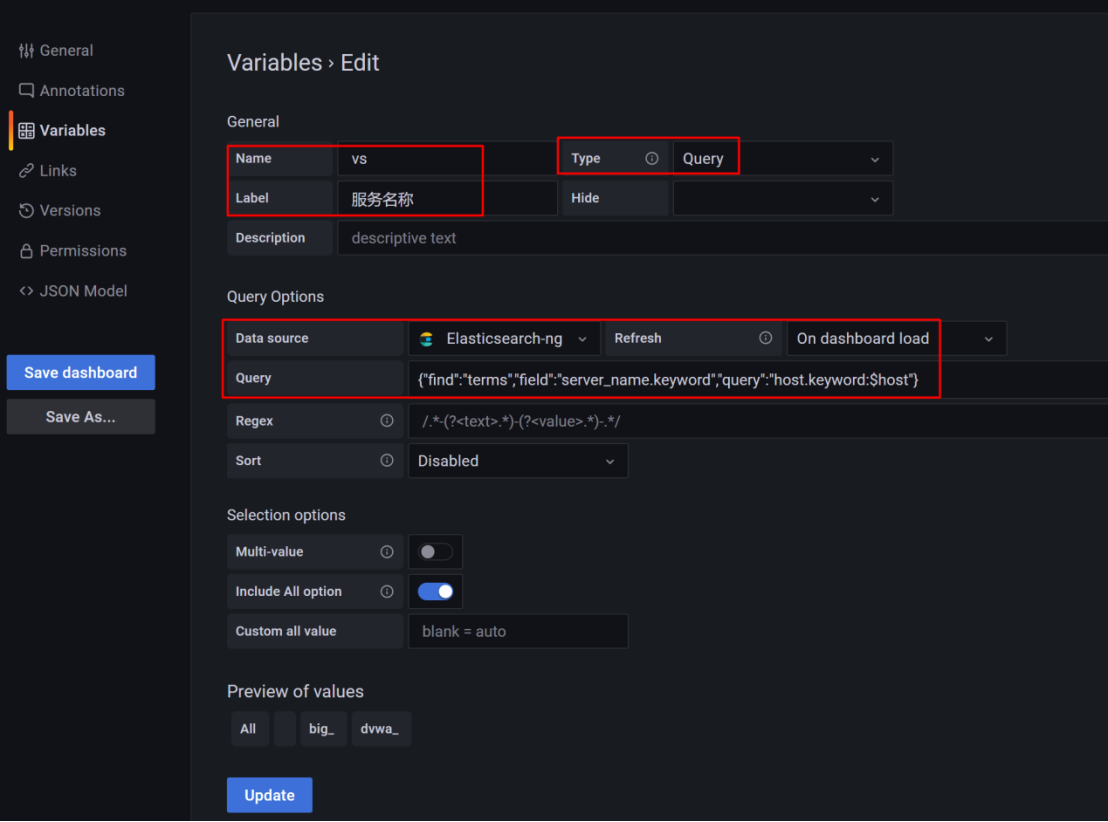

服务名称变量设置如下：

现在我们需要将server_name的值作为变量取出来，关与负载设备变量关联。

变量名称：vs

Lable：服务名称  #设置变量标签名，Dashboard上面的显示名称

Type：Query

Data source：Elasticsearch-ng  #数据源设置为Elasticsearch-ng

Query：{"find":"terms","field":"server_name.keyword","query":"host.keyword:$host"}

#通过查找server_name.keyword关键字的结果，并将结果中的值取出作为变量的值，同时该变量关联名为host的变量“,"query":"host.keyword:$host"”。

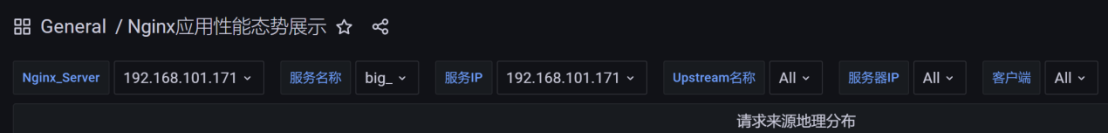

变量关联效果如下：

Nginx_Server选择后，后面的服务名称也会自动调用该设备上部署的反向代理服务，因为后面的Upstream名称变量和服务器IP变量也做了关联，其上可选择的Upstream和服务器均为该台设备配置有的反向代理后端服务名称和服务器IP。

4.3 NGINX性能延时日志

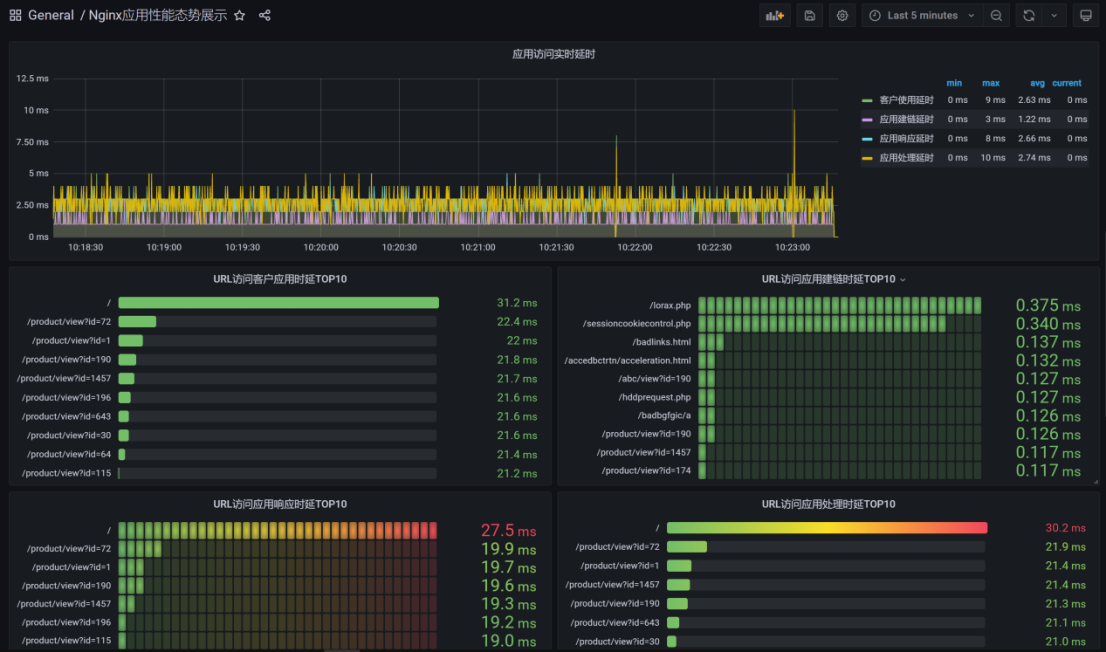

Dashboard 做了一个应用访问实时延时的panel，用于展示，客户使用延时、应用建链延时、应用响应延时、应用处理延时共四种信息。

其对应的NGINX日志信息如下：

$request_time             #客户使用延时

$upstream_connect_time   #应用建链延时

$upstream_header_time    #应用响应延时

$upstream_response_time  #应用处理延时

根据百度到的一位大牛的NGINX源码分析。

（大牛链接如下：

https://www.cnblogs.com/AcAc-t/p/nginx_request_time_upstream_respone_time_analysis.html）

$request_time，起始时间为Nginx接收到TCP包触发第一次可读event后，应用层正式读取数据前的时刻，而结束时间为应用层接收完全部数据，即将关闭连接前一时刻，不包括TCP三次握手建链和TCP四次挥手的时间，该时延大小即受NGINX到服务器的整体响应时间影响，也受客户端到NGINX的网络影响。

$upstream_connect_time，起始时刻为Nginx将与服务器建立连接前一刻，结束时刻为 NGINX  与服务器建立连接成功后，表示 NGINX  与服务器的TCP三次握手时延。

$upstream_header_time，起始时刻应为 NGINX  与服务器将建立连接前一刻，结束时刻为建立连接成功并在应用层接收header数据完成，表示 NGINX  与服务器的TCP三次握手时延+ NGINX  接收完服务器返回响应报头信息时延。

$upstream_response_time，起始时刻为N与S将建立连接前一刻，结束时间为N接收完S全部响应数据将关闭连接前一刻，表示 NGINX  与服务器的TCP三次握手时延+ NGINX  接收完服务器返回的响应报头信息时延+ NGINX  接收完服务器处理后返回数据信息时延。

根据上述四种延时的数据对比，可以很方便的分析NGINX上部署的应用性能，并处理相关故障。
