• 流量管理工具（例如负载均衡器、反向代理、API 网关和 Ingress Controller）会生成大量有关应用和基础架构健康状况的信息。

您可以通过 NGINX Plus 的仪表盘实时跟踪这些重要指标，NGINX Plus 还可以将指标反馈给第三方监控工具，从而让您通过性能可视化获得更多洞察力。

• 以下两个最热门的工具可协同为您提供这些时序图：
• Prometheus —— 云原生计算基金会 (CNCF) 的一个开源项目，具有监控和告警功能
• Grafana —— 一个开源的可视化和分析工具，可从时序数据库（例如 Prometheus）中生成图形及其他视图

Prometheus-njs 模块可轻松为 Prometheus 和 Grafana 提供 NGINX Plus 的指标。

它使用 NGINX JavaScript 模块 (NJS) 和 NGINX Plus API 将指标从 NGINX Plus 导出到 Prometheus 服务器。

本文的主要内容包括：

• 前提条件
• 设置 NGINX Plus 服务器
• 设置 Prometheus 服务器
• 设置 Grafana 服务器
• 在 Grafana 中创建 NGINX Plus 图形

注：
这些指令需要使用 NGINX Plus API，不适用于 NGINX 开源版。
如要使用 Prometheus、Grafana 和 NGINX Ingress Controller，请点击文末“阅读原文”参阅我们的文档。

点击链接，观看完整课程视频。

01 前提条件

在开始演示之前，我们要先满足以下前提条件：

• 在 NGINX Plus 服务器上安装 NGINX Plus。出于演示目的，我们将进行干净的初始安装。

如果您想要使用已有的 NGINX Plus 服务器，则可能需要在之后恢复在演示过程中对配置文件所做的更改。

• 在 NGINX Plus 服务器上安装 NGINX JavaScript (njs) 模块。
• 在 Prometheus 服务器上安装最新版 Docker。在本演示中，我们按照常规做法，在第二台服务器上运行 Prometheus，与 NGINX Plus 分离开来。
• 在 Grafana 服务器（在本演示中为第三台服务器）上安装最新版 Docker。

02  设置 NGINX Plus 服务器

1

安装 Prometheus-njs 模块。我们在演示中使用的是 Ubuntu 20.04，以下是相关命令。有关其他操作系统，请点击参阅我们的文档。

$ sudo apt-get install nginx-plus-module-prometheus

2

使用您喜欢的文本编辑器，打开 /etc/nginx/nginx.conf，并在 http 块外部的顶层上下文中添加以下 load_module 指令。

load_module modules/ngx_http_js_module.so;

# existing top-level directives



http {

    #...

}

3（可选步骤）

增加用于存储子请求响应体的缓冲区大小（默认大小为 4KB 或 8KB，具体取决于平台）。这可以防止出现 too big subrequest response这一错误（NGINX 错误日志中可查）。

在 http 块中添加以下 subrequest_output_buffer_size 指令。

http {

    #...

    subrequest_output_buffer_size 32k;

}

4

保存 nginx.conf，并运行以下命令，验证 NGINX 配置的语法是否正确。

$ sudo nginx -t

nginx: the configuration file /etc/nginx/nginx.conf syntax is ok

nginx: configuration file /etc/nginx/nginx.conf test is successful

5

将目录更改为 conf.d，并列出文件。

$ cd conf.d

$ ls

default.conf

6

default.conf 文件定义了一个监听端口 80 的虚拟服务器。Prometheus 的虚拟服务器需要监听该端口，因此请删除 default.conf 。

$ sudo rm default.conf

7

使用您想用的文本编辑器，创建一个名为 prometheus.conf 的新文件，其中包含以下内容。

js_import /usr/share/nginx-plus-module-prometheus/prometheus.js;



server {

    location = /metrics {

        js_content prometheus.metrics;

    }



    location /api {

        api;

    }

}

js_import 指令指定了 NGINX JavaScript 代码的位置，该代码将 NGINX Plus API 生成的指标转换为 Prometheus 要求的格式。（无需为 Prometheus-njs 添加 load_module 指令。）

第一个 location 块支持访问 Prometheus 格式的指标。第二个 location 块启用了 NGINX Plus API，后者生成原始指标并将其暴露给 Prometheus。

注：

在生产环境中，我们强烈建议限制访问 NGINX Plus API（如我们的文档所述）。

有关 Prometheus-njs 模块的更多信息，请点击文末“阅读原文”参阅我们的文档。

8

保存 prometheus.conf，检查第 4 步中的语法是否正确，然后运行以下命令启动 NGINX Plus。

$ sudo nginx

03  设置 Prometheus 服务器

1

在 /etc/prometheus 目录中创建一个名为 prometheus.yml 的 YAML 格式的新配置文件，其中包含以下内容（基于 Prometheus 网站的默认配置文件）。

如图所示，需要更改的是在目标字段中添加 NGINX Plus 服务器的 IP 地址和端口。

global:

  scrape_interval: 15s



  external_labels:

    monitor: 'codelab-monitor'



scrape_configs:

  - job_name: 'prometheus'



    scrape_interval: 5s



    static_configs:

      - targets: ['NGINX_Plus_IP_address:80']

有关 Prometheus 配置的详细信息（包括可以在配置文件中添加的更多选项），请参阅 Prometheus 文档。

2

保存 prometheus.yml，然后运行以下命令。它从 Docker Hub 中拉取 Prometheus 并将其暴露在端口 9090 上。

$ sudo docker run --network="host" -d -p 9090:9090 -v ~/prometheus.yml:/etc/prometheus/prometheus.yml prom/prometheus

3

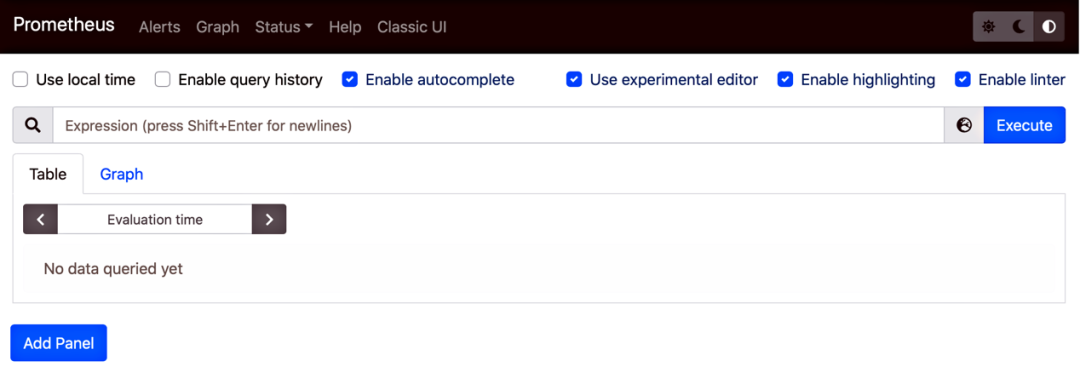

在浏览器中，导航到新 Prometheus 服务器的 IP 地址和端口。通过一个类似以下截图的页面可以确认服务器正在工作。

4

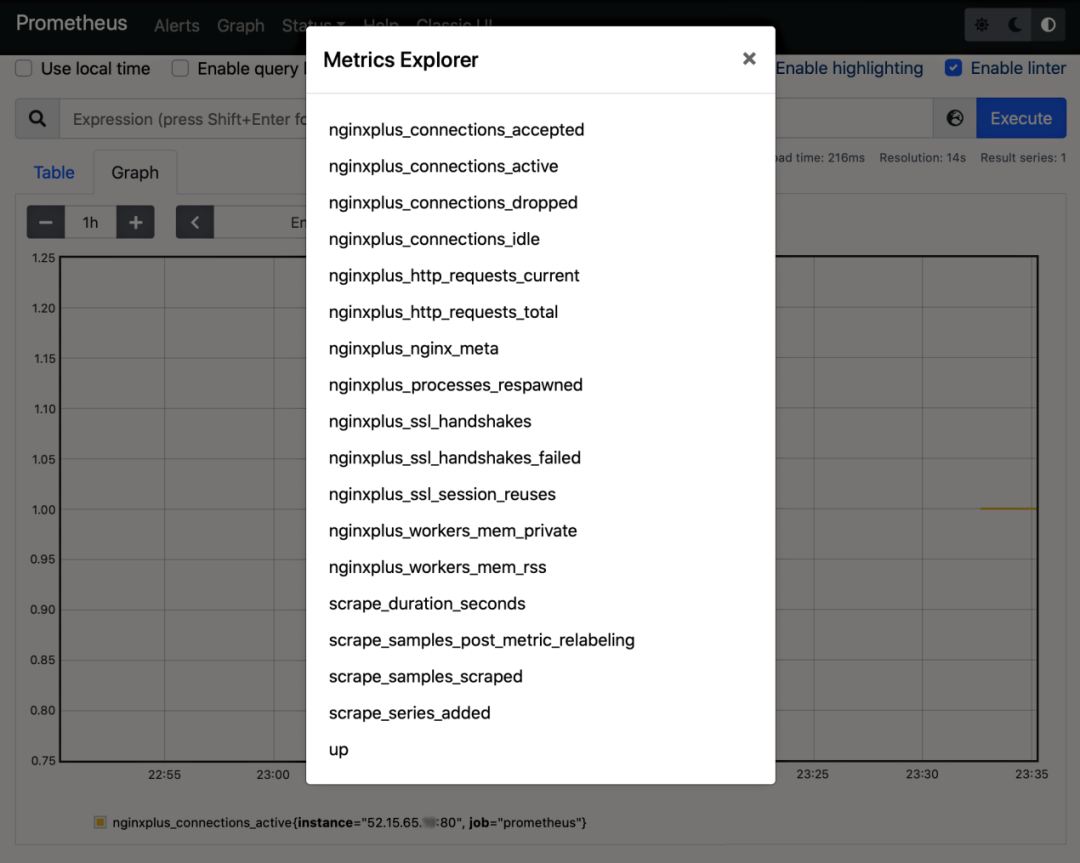

验证 Prometheus 是否正在访问 NGINX Plus 指标信息流。点击窗口右上角执行 (Execute) 按钮左侧的球体图标，将会出现一个指标列表，见下。

04 设置 Grafana 服务器

1

运行以下命令，从 Docker Hub 中拉取 Grafana 并将其暴露在端口 3000 上：

[terminal]$ sudo docker run -d -p 3000:3000 grafana/grafana

有关其他安装方法，请参阅 Grafana 文档。

2

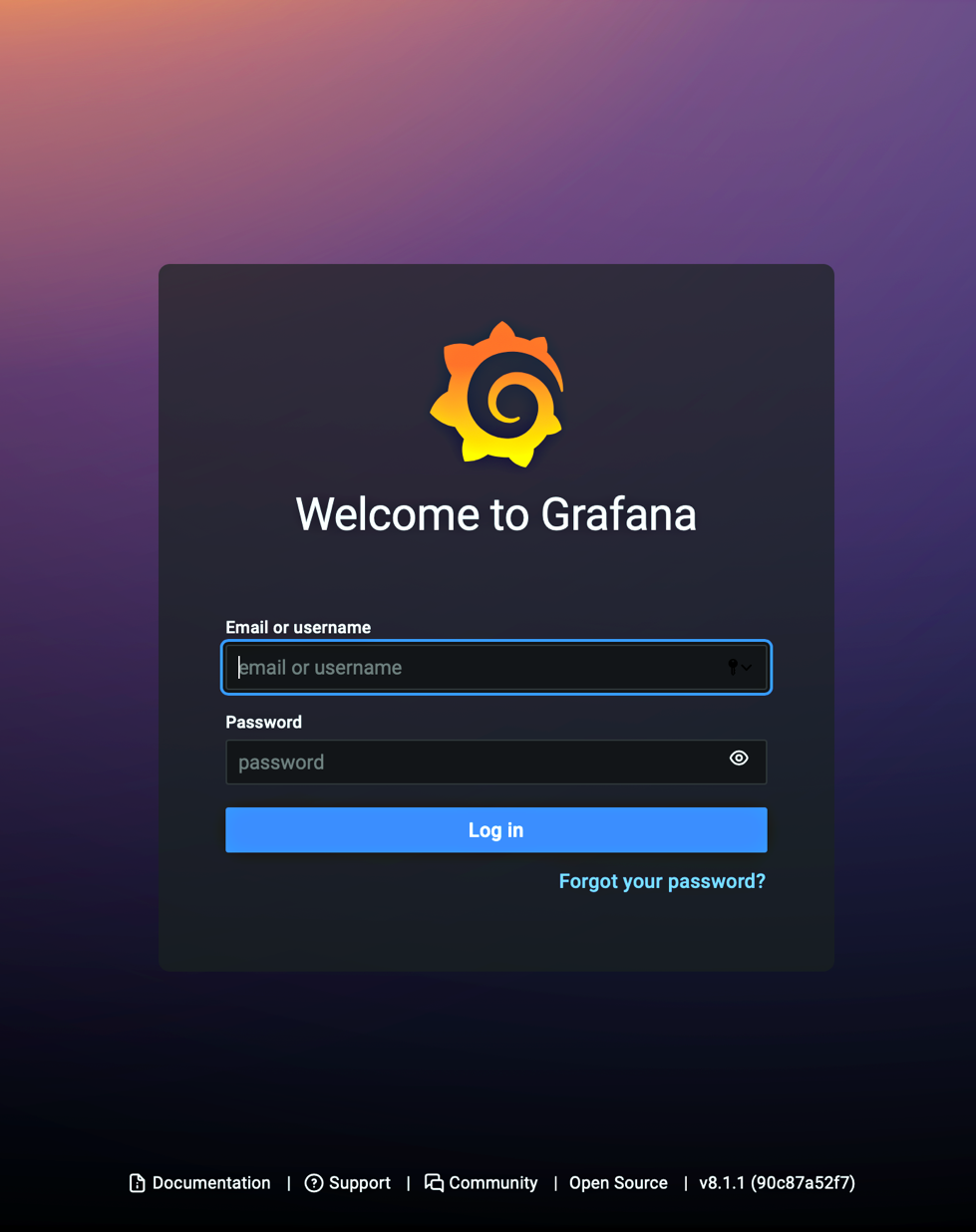

在浏览器中，导航到新 Grafana 服务器的 IP 地址和端口。Grafana 登录页面确认服务器正在工作。

3

在电子邮件或用户名和密码字段中输入 admin 登录 Grafana。我们强烈建议按照提示设置新的安全密码，但出于时间关系，我们在演示中跳过了这一步。

4

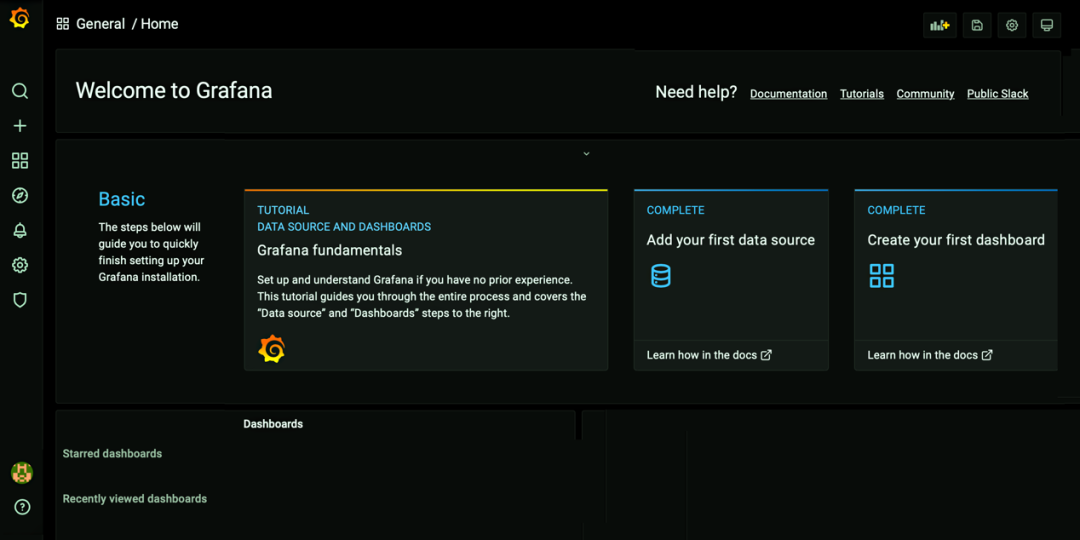

在打开的 Grafana 主页上，按照 Grafana 文档中的说明将 Prometheus 注册为数据源。该视频演示了 Grafana GUI 中的步骤。

注：
在 Grafana 指令的第 5 步中，输入 Prometheus 服务器的 IP 地址（和端口 9090），而不是显示的 URL 示例 (http://localhost:9090)。

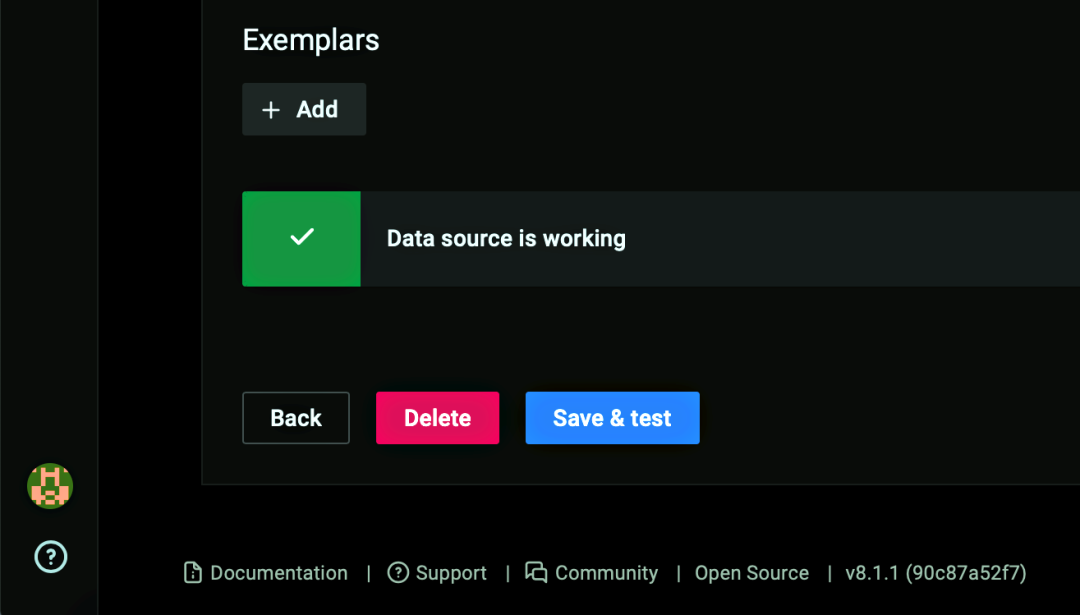

在 Grafana 指令的第 7 步，点击 Save & test（保存并测试）按钮，带有复选标记的绿色框和 Data source is working（数据源正在工作）消息表明 Grafana 已成功连接到 Prometheus 服务器。

05 在 Grafana 中创建 NGINX Plus 图形

Prometheus 适用于只查看一个指标，而 Grafana 支持在一个图形上轻松查看一系列指标。

Grafana 图形的构建方法

1. 点击页面（见前一节第 4 步中的截图）左侧导航栏中的加号 (+)。在创建下拉菜单中选择仪表盘。
2. 点击添加空面板框。
3. 在打开的新仪表盘/编辑面板页面上，验证 Prometheus 是否出现在页面下半部分的查询选项卡的数据源字段中。如果没有，从下拉下拉菜单中选择 Prometheus。

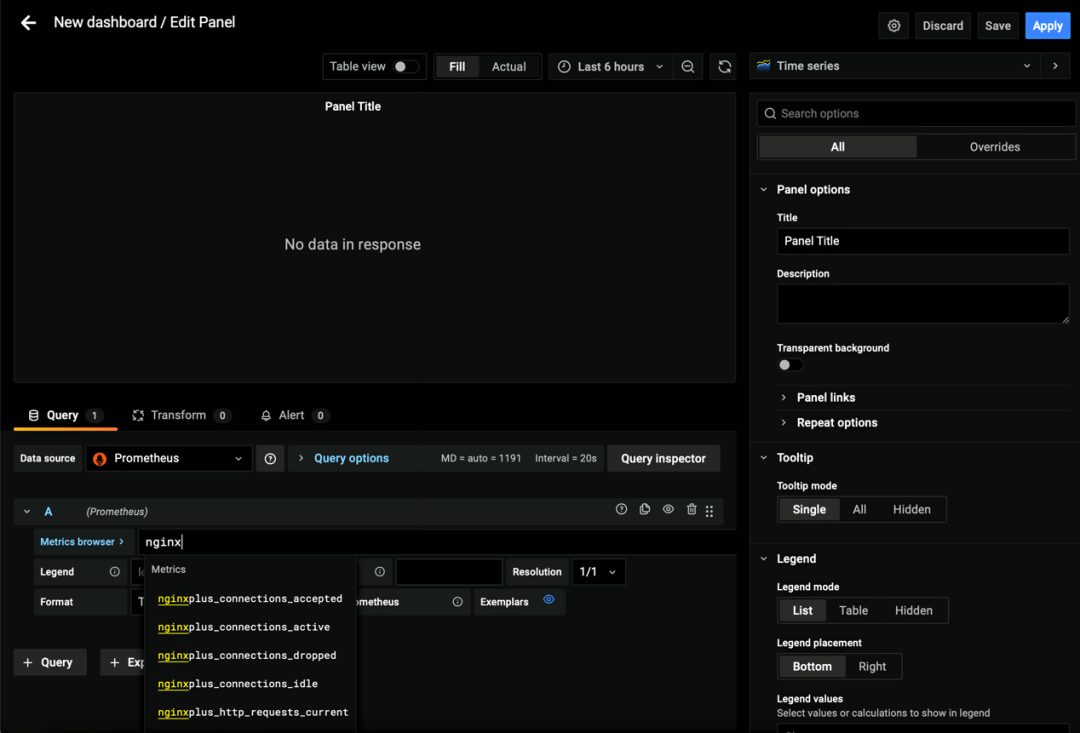

4. 在指标浏览器 (Metrics browser)      > 字段中输入 nginx，将出现 NGINX Plus 指标列表。

以下信息简要描述了各项指标的意义：

• nginxplus_connections_accepted —— 接受的客户端连接
• nginxplus_connections_active —— 活跃的客户端连接
• nginxplus_connections_dropped —— 断开的客户端连接
• nginxplus_connections_idle —— 空闲的客户端连接
• nginxplus_http_requests_current —— 当前的 HTTP 请求
• nginxplus_http_requests_total —— HTTP 请求总数
• nginxplus_nginx_meta —— NGINX 元信息
• nginxplus_processes_respawned —— 异常终止和重新生成的子进程的总数
• nginxplus_ssl_handshakes —— SSL 握手成功
• nginxplus_ssl_handshakes_failed —— SSL 握手失败
• nginxplus_ssl_session_reuses —— SSL 握手期间会话重用
• nginxplus_workers_mem_private —— NGINX worker 使用的专有内存，不包括共享库
• nginxplus_workers_mem_rss —— NGINX worker 进程使用的内存

5. 从列表中选择一个指标（在本演示中，我们选择的是 nginxplus_connections_active）。

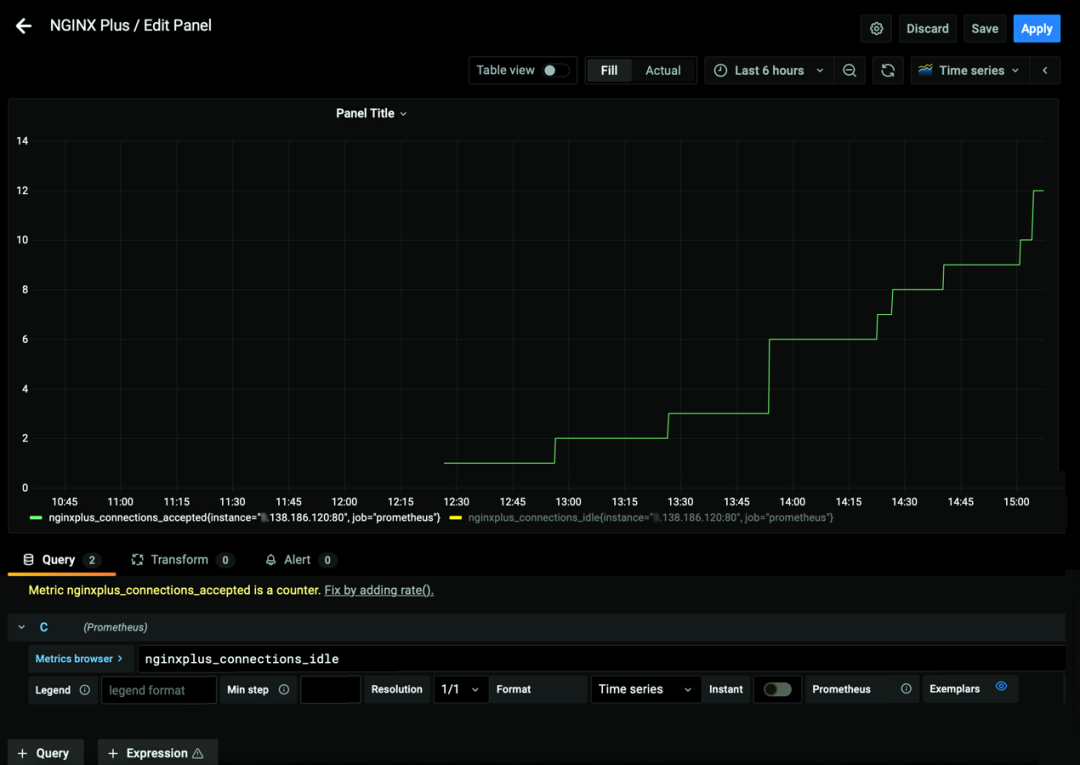

要选择另一个指标，点击 + 查询 (+ Query) 按钮并在新的指标浏览器 (Metrics browser)  >字段中选择另一个指标（在本演示中，我们选择的是 nginxplus_connections_idle）。

6. 点击页面上半部分图形上方的“刷新”（两个箭头形成的一个圆圈）图标，结果将开始出现在图形上。
